目錄
一、概述
1、產品系列概述
2、產品簡介
二、主要功能
三、產品特點
四、主要技術參數

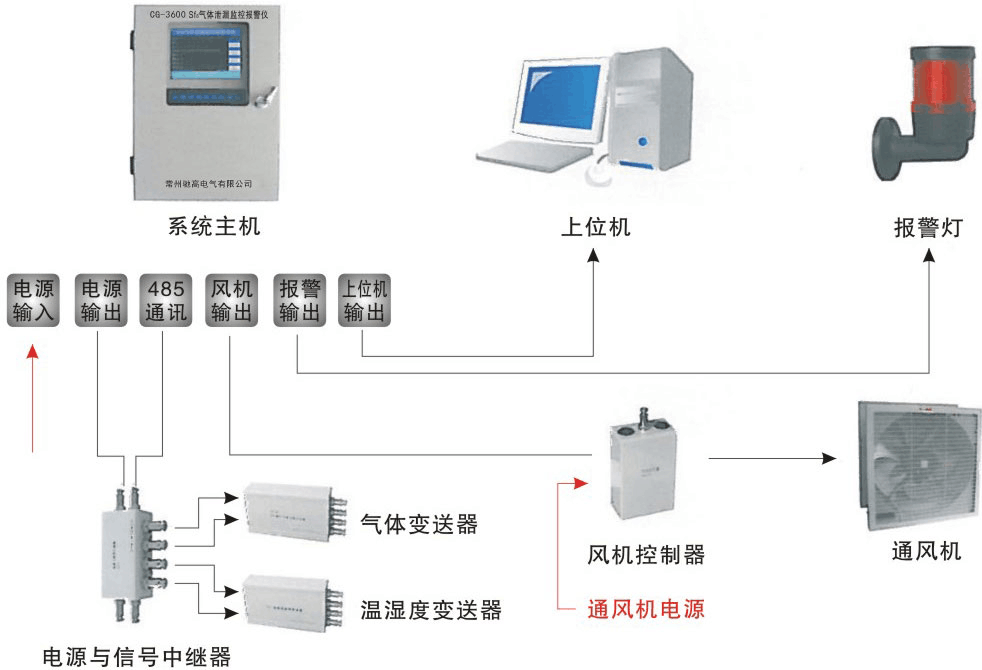

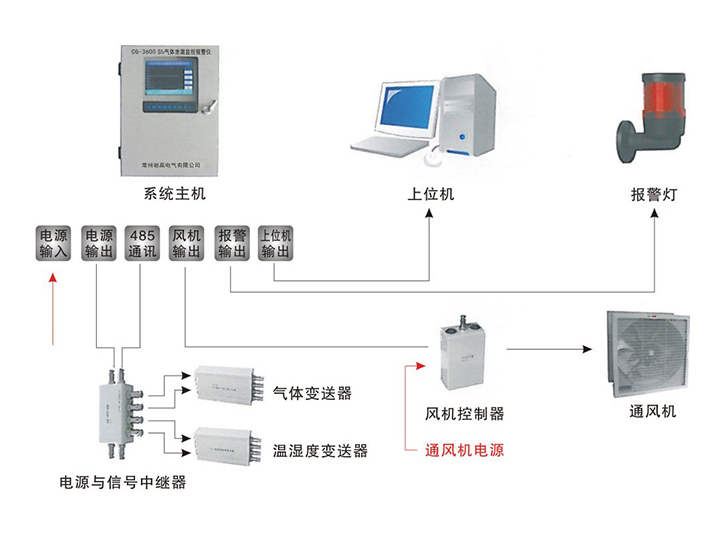

五、系統組成
六、系統原理
七、系統接線說明
八、基本操作指南
九、系統的連接與安裝
十、用戶須知
十一、常見故障排除
十二、技術服務
一、概述
1、產品系列概述
感謝您選擇并使用常州馳高電氣有限公司設計制造的CG系列SF6氣體泄漏監控報警系統。常州馳高電氣有限公司作為國內制造SF6氣體泄漏在線監測的高科技企業，竭誠為您提供各種性能穩定可靠且具有最佳性價比的安全檢測產品。
CG-3600是當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身安全而設計、開發的智能型在線監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據存儲和查詢、數據上傳等諸多豐富功能。它獨有的微量SF6氣體檢測技術，能檢測到100ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。
本系統可廣泛應用于各種電壓等級的SF6開閉所（小區變）、SF6開關室、組合電器室（GIS室）、SF6變壓器室、地下室、電纜層等。
2、產品簡介
CG-3600型SF6氣體泄漏監控報警系統實現了同時對三個區域進行實時監測，最多可支持128個檢測點，并能自主設置SF6氣體泄漏報警點，設計更具人性化，更符合用戶的需求。
請仔細閱讀本用戶手冊，以便您能正確了解和使用本產品，如有任何疑問或建議，歡迎您隨時與我們聯系。
二、主要功能
* 環境中SF6氣體含量檢測功能
* SF6氣體泄漏報警點自主設置功能
* 環境中氧氣含量檢測及顯示功能
* SF6氣體含量超標或缺氧報警功能
* 報警時，風機自動啟動功能
* 定時排風功能
* 強制排風功能
* 溫度、濕度檢測及顯示功能
* 歷史記錄及事件存儲和查詢功能
* 人體感應自動語音提示功能
* 報警信號上傳功能
* 數據上傳及遠方遙控操作功能
三、產品特點
*集多重檢測功能于一身
主要針對最重要的SF6氣體和氧氣濃度進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能。完全符合《國家電網公司電力安全工作規程》和《國家電網公司十八項電網重大反事故措施》的要求。
*先進的氣體傳感器
選用先進的高靈敏度傳感器，最低能檢測到環境中100ppm的SF6氣體，報警誤差＜5％,氧氣報警誤差＜0.5%。
*SF6氣體泄漏報警點自主設置
SF6氣體泄漏報警點可根據用戶的要求在100～1500 ppm之間自主設置。
*多區域監測
實現了同時對三個區域進行實時監測。
*每日定時排風
可設置每日定時啟動通風機進行排風。
*現場總線設計
一根電纜連接所有變送器及主機，可分立可組合，具有很高的現場適應性。
*多點組網檢測
最多64點同時檢測，滿足現場環境需要，提高檢測可靠性。
*遙測遙信能力
可以通過RS485總線將數據傳送到遠動控制中心，控制中心也可以直接遠距離查詢、遙控系統。
*長壽型設計
精心設計的高頻小電流高壓開關電源，應用于SF6傳感器檢測頭，具有安全可靠、效率高的特點。充分利用單片機的靈活性，對SF6傳感器采用間隙式工作測量，大大提高了SF6傳感器的工作穩定性和使用壽命。
*大屏幕彩色液晶顯示屏同步顯示
7寸大屏幕彩色液晶顯示屏同步顯示，美觀大方，運行狀態一目了然。
*歷史數據記錄
系統主機配套的大容量電子硬盤可存儲8條歷史數據，性能卓越的查詢系統軟件保證了系統能在數秒內實現歷史數據的快捷查詢。
*人體感應自動語音提示
人體感應自動語音提示監測環境狀態，加強現場工作人員的直觀感覺。
四、主要技術參數
|
1、 |
工作環境············································· |
溫度：-20～50℃ |
|
|
|
濕度：＜95%RH |
|
|
|
海拔：4000米以下 |
|
2、 |
輸入電源············································ |
AC220V±20%，50Hz |
|
3、 |
主機功耗············································ |
＜10W |
|
4、 |
變送器功耗········································· |
＜5W |
|
5、 |
氧氣濃度檢測范圍······························ |
0～25.0% |
|
6、 |
氧氣濃度檢測準確度·························· |
＜0.5% |
|
7、 |
溫度顯示范圍·································· |
-20～99℃ |
|
8、 |
濕度顯示范圍······································· |
0～99%RH |
|
9、 |
報警輸出觸點功率······························· |
AC 220V，3A |
|
10、 |
報警輸出觸點功率······························ |
AC 220V，3A |
|
11、 |
風機信號觸點功率······························ |
AC 220V，3A |
|
12、 |
風機控制器輸出功率······························ |
AC 220V或380V，20A |
|
13、 |
風機通風設定時間（非報警）·················· |
15min |
|
14、 |
主機與變送器通訊方式··························· |
RS485，波特率4800 |
|
15、 |
RTU通訊方式····································· |
RS485或RS232，波特率9600BPS |
|
16、 |
絕緣性能············································· |
＞10MΩ（外殼與電源間） |
|
17、 |
抗電強度············································· |
＞2000V（外殼與電源間） |
|
18、 |
電磁兼容特性······································ |
快速瞬變脈沖群 GB/T17626.4-1999 3級 |
|
|
|
雷擊（浪涌） GB/T17626.5-1999 3級 |
五、系統組成
1、監控系統主機
（1）安裝方式： 壁掛式（主機）
（2）外型尺寸：300×380×80（mm）
（3）報警輸出方式：常開觸點、RS485通訊、
（6）主機示意圖
2、SF6、氧雙氣體傳感器
（1）功能：內含SF6氣體、氧氣體傳感器，檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。
（2）外型尺寸：155×110×60（mm）
5、溫濕度傳感器
（1）功能：內含溫度、濕度傳感器，檢測環境中溫度和濕度，采集數據直接傳送至系統主機進行顯示。
（2）外型尺寸：155×110×60（mm）
6、附件
（1）人體紅外探頭
安裝：壁掛式，安裝在各監測區域的門口，并能自動人體感應進行語音提示。
（2）報警燈
功能：SF6泄漏或缺氧時，通過聲光報警。安裝在各監測區域的門口。
六、系統原理

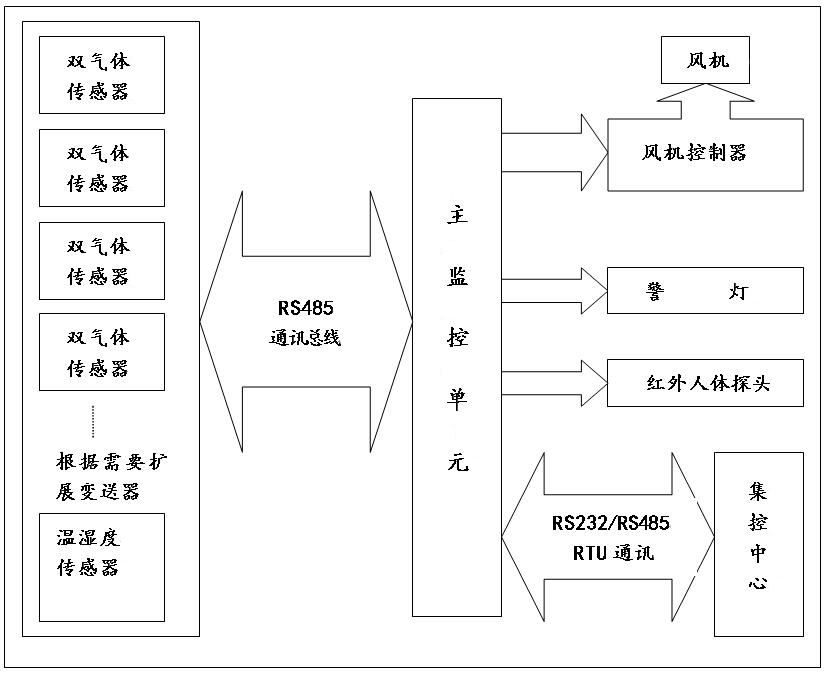

系統原理示意
七、系統接線說明

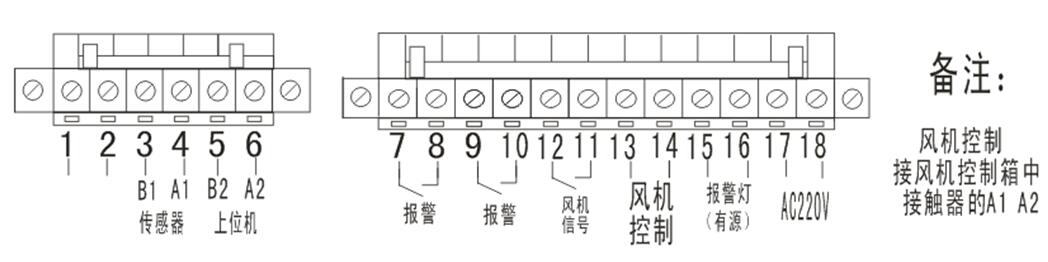

各接線端接線說明：
17、18：AC220V輸入
15、16：報警燈輸出(有源輸出可直接接報警燈)
13、14：風機控制有源輸出，用來控制本體自帶的風機控制箱中的交流接觸器的線包，用于擴展接點輸出容量控制風機。
風機控制信號輸出，當已安裝風機控制設備時，可將此信號直接連接原風機控制箱里的控制信號。
11、12：風機控制信號輸出，當已安裝風機控制設備時，可將此信號直接連接原風機控制箱里的控制信號
7,8，9、10：報警觸點無源輸出，可作接點上傳信號
5、6：遠傳RTU的RS485數據線
6：RS485差分?jǐn)?shù)據A2
5：RS485差分?jǐn)?shù)據B2
3、4：與傳感器連接的RS485數據線
4：RS485差分?jǐn)?shù)據A1
3：RS485差分?jǐn)?shù)據B1
八、基本操作指南
1、開機
（1）打開位于主機側面的電源開關

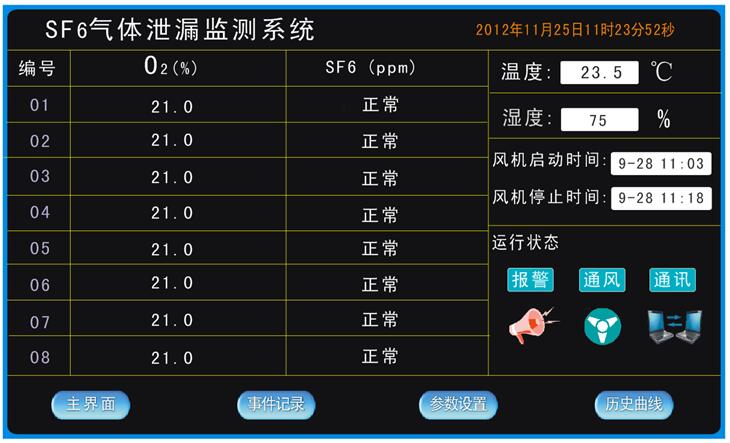

（2）主機進行自檢，自檢結束后顯示主界面，顯示各監測點狀態及數據、各監測區域風機狀態和報警狀態、系統時鐘以及上次排風停止時間。如下圖
（3）系統在工作人員離開后，40秒而且最后一次操作2分鐘后關閉顯示屏背光，有人或按鍵時自動打開背光并中文語音提示當前監測狀態。
2、實時數據
（1）開機自動進入“實時數據”主界面。如檢測點數量超過8個主機將每隔45秒自動翻頁到第二頁面，也可按主界面進行切換。
（2）在主界面上可顯示時鐘，溫濕度測量值，和風機啟動及停止時間以及目前運行狀態，如報警，通風和對傳感器通風狀態。
3、事件記錄查詢

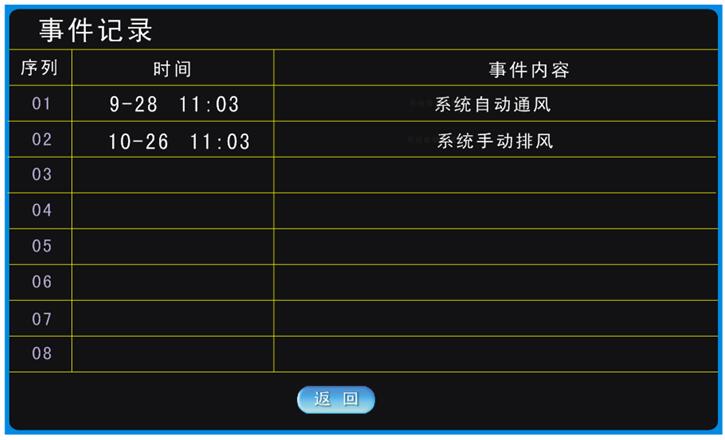

（1）按 “事件記錄”，進入事件記錄的頁面，本頁記錄歷史狀態，如通風次數，報警狀態等等，按返回鍵退回主界面如下圖
事件記錄的清除：長按手動排風鍵在開機即可
4、系統設置

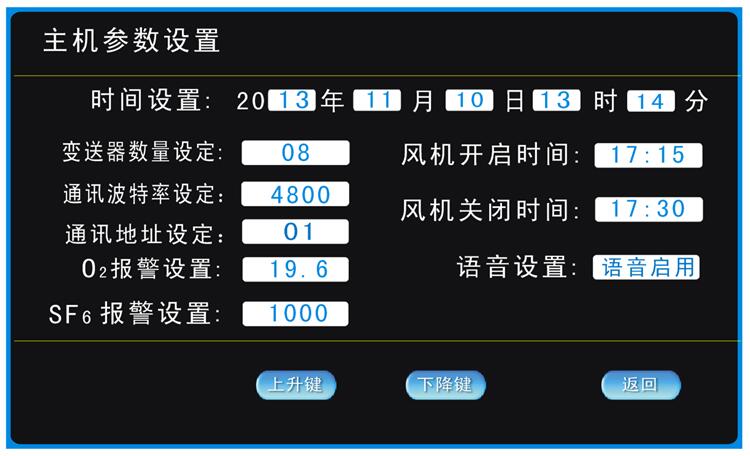

（1）按“參數設置”，進入?yún)?shù)設定界面，
（2）用手輕觸要更改的項，這時此項跳動。通過上升與下降鍵更改所要更改的項即可，設定完畢按返回鍵退回主界面。
5、強制通風
按“手動”按鍵，系統啟動風機進行強制通風，再次按“手動”按鍵退出強制通風狀態，風機受系統自動控制。
6、歷史曲線 （此功能預留）
九、系統的連接與安裝
1、主機安裝
系統主機可根據要求安裝在主控室或SF6配電裝置室入口處，主機通過電纜從電纜溝、電纜豎井與各變送器相連接。
2、雙氣體傳感器的安裝
各傳感器安裝在設備下方一般離地面10cm用自帶支架固定，在GIS室也可直接固定在組合電器的底座槽鋼上，在其他SF6配電裝置室可安裝在設備就近的墻壁或網門上。
3、電纜連接
（1）電源（為AC 220V，：由電源屏（箱）引至主機采用RVV 2×0.75
（2）主機至變送器、變送器至變送器共2根電纜相連
即：電源線 RVV 2×0.75
數據線 RVVP 2×0.75（屏蔽電纜）
（3）主機報警接點輸出：由主機至主控制室中央信號屏采用RVV 2×1
（4）主機至SF6開關室大門口的報警燈采用RVV 2×1
（5）主機至SF6開關室風機控制箱采用RVV 2×1
十、用戶須知
1、氣體探頭在使用過程中應該避免大量灰塵和化學品的侵入；
2、主機及探頭嚴禁覆蓋、擠壓、碰撞，以及不恰當?shù)牟僮?，避免影響系統正常工作，甚至導致?lián)p壞！
十一、常見故障排除
如遇下列問題，請參照以下辦法依次進行故障排除：
1、系統主機無任何顯示
（1）檢查是否有電源輸入；
（2）檢查主機右側邊的電源開關是否打開；
（3）打開主機接線盒，檢查電源輸入插座是否緊固；
（4）如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
2、主機顯示混亂或部分顯示異常
（1）關閉系統總電源10秒后重新啟動
（2）如傳感器氧氣顯示異常開按側面的校準鍵進行校正。
（3）如果進行以上檢查均沒有發現問題，請與我們的技術支持人員聯系。
十二、技術服務
常州馳高電氣有限公司客服中心實行一年365天全天24小時服務，歡迎你打電話咨詢、建議。對于你提出的寶貴意見和建議，我們感激不盡！
